Vòi phun công nghiệp: Hướng dẫn thông số mẫu và thông số kỹ thuật cơ bản

Trong sản xuất công nghiệp hiện đại,vòi phuncó thể nhỏ về mặt vật lý nhưng chúng thường mang lại hiệu quả cao nhất cho các dây chuyền làm sạch, phủ, làm mát, sấy khô hoặc khử lưu huỳnh khí thải-. Đối mặt với hàng nghìn mẫu vòi phun khác nhau, việc đọc và hiểu chính xác các thông số kỹ thuật là yêu cầu cơ bản để đảm bảo hệ thống phun đạt được hiệu suất như mong muốn.

Hướng dẫn này chia nhỏ các phân loại thông số kỹ thuật cốt lõi, các thành phần công nghiệp chuyên dụng, logic danh pháp mô hình và dữ liệu hiệu suất quan trọng của vòi phun công nghiệp để giúp bạn tăng tốc chính xác việc lựa chọn dự án và kết hợp mua sắm của mình.

Năm thông số kỹ thuật cốt lõi của vòi phun công nghiệp (Mẫu phun & linh kiện chuyên dụng)

Việc phân loại chính củavòi phun công nghiệpdựa trên hình dạng mẫu phun hoặc thiết kế cơ khí độc đáo của chúng. Cấu hình xác định lực tác động cơ học và vùng bao phủ không gian.

1. Vòi phun quạt phẳng

• Đặc trưng:Tạo ra một tấm phun mỏng, tuyến tính hoặc hình quạt. Sự phân bố chất lỏng thường thon gọn ở các cạnh, khiến chúng trở nên hoàn hảo cho các thiết lập chồng chéo nhằm tạo ra một đợt quét đồng đều, liên tục.

• Ứng dụng chính:Làm sạch bề mặt có tác động cao (ví dụ: xử lý sơ bộ ô tô), rửa băng tải và làm mát tấm thép.

2. Đầu phun hình nón đầy đủ

• Đặc trưng:Có một cánh quạt được thiết kế độc đáo bên trong để quay chất lỏng, dẫn đến sự phân bố đồng đều các giọt trên một khu vực va chạm hình tròn rắn.

• Ứng dụng chính:Khử lưu huỳnh khí thải (FGD), làm mát lò phản ứng hóa học, chữa cháy và lọc khí.

3. Vòi phun hình nón rỗng

• Đặc trưng:Chất lỏng đi vào buồng xoáy theo phương tiếp tuyến, tập trung tia phun dọc theo ranh giới vòng ngoài. Phần trung tâm không còn các giọt nhỏ, tạo ra khả năng nguyên tử hóa đặc biệt tốt.

• Ứng dụng chính:Làm ẩm không khí, làm mát khí chính xác và khử bụi.

4. Vòi phun lỗ gắn bóng có thể điều chỉnh

• Đặc trưng:Được cố định vào đầu ống thông qua kẹp lò xo bằng kim loại hoặc nhựa. Tính năng cốt lõi là đầu phun hình quả bóng-có thể xoay được (thường cung cấp phạm vi góc điều chỉnh từ 40 độ đến 50 độ ). Cấu trúc này cho phép người vận hành nhanh chóng tinh chỉnh-hướng phun mà không cần tháo dỡ toàn bộ mạng lưới đường ống.

• Ứng dụng chính:Dây chuyền làm sạch điện di tiền xử lý và dây chuyền phun phốt phát cho sản xuất ô tô và thiết bị gia dụng.

5. Dao khí & vòi phun khí

• Đặc trưng:Các cụm làm khô và thổi-hiệu suất cao được thiết kế đặc biệt để chạy bằng khí nén hoặc máy thổi tái sinh áp suất-cao. Dao khí chuyển đổi không khí thành một "màn không khí" tuyến tính có-tác động mạnh,-tốc độ cao. Vòi phun khí chuyên dụng khuếch đại không khí xung quanh, giảm đáng kể mức tiêu thụ khí nén.

• Ứng dụng chính:Thổi sạch các giọt nước khỏi chai nước giải khát sau khi-làm đầy,-làm khô bảng mạch in (PCB) tốc độ cao sau khi-rửa và quét bụi bề mặt.

Logic danh pháp vòi giải mã

Toàn cầunhà sản xuất vòi phun công nghiệp(chẳng hạn như Spraying Systems Co., Lechler, v.v.) tuân theo quy ước đặt tên theo chữ và số có cấu trúc cao. Hiểu logic số bộ phận này cho phép bạn trích xuất tất cả các biến thiết kế quan trọng của vòi phun trong vòng vài giây.

1. 1/4: Kích thước kết nối:Chủ đề phân số tiêu chuẩn của Anh hoặc Mỹ

Cho biết kích thước ren 1/4 inch. Các tiêu chuẩn công nghiệp thường sử dụng 1/8", 1/4", 3/8", 1/2", 3/4", tối đa vài inch. Ren đực là tiêu chuẩn trừ khi được chỉ định bằng 'F' cho ren cái. Nếu đánh giá một vòi kẹp, thay vào đó, vị trí này sẽ xác định đường kính ngoài của đầu ống phù hợp (ví dụ: 1", 1,2" hoặc 1,5").

2. CC: Mã sê-ri/Mẫu: Xác định hình dạng phun

Nhà sản xuất-chỉ định dòng sản phẩm cụ thể. Ví dụ: CC thường đại diện cho dòng quạt phẳng tiêu chuẩn, BB là dòng hình nón đầy đủ tiêu chuẩn và LN là dòng nguyên tử hóa mịn.

3. 110: Góc phun:Độ bao phủ góc theo độ

Cho biết vòi phun tạo ra góc phun 110 độ ở áp suất định mức danh nghĩa. Các góc công nghiệp phổ biến bao gồm 15 độ, 45 độ, 65 độ, 80 độ, 90 độ và 110 độ.

4. 04: Mã công suất:Chỉ số kích thước lỗ lõi

Thể hiện mức đánh giá tốc độ dòng chảy (thường được hiệu chỉnh ở áp suất chuẩn là 3 bar hoặc 40 psi). Số cao hơn biểu thị đường kính lỗ lớn hơn, tỷ lệ thuận với tốc độ dòng thể tích (L/phút hoặc GPM).

5. SS: Mã vật liệu: Chỉ số toàn vẹn về ăn mòn và mài mòn

Đưa ra các giới hạn cấu trúc cho môi trường công nghiệp. SS hoặc 304SS/316SS là viết tắt của Thép không gỉ, BR cho Đồng thau và PP hoặc PVDF cho nhựa kỹ thuật.

Năm thông số kỹ thuật quan trọng bạn phải nắm vững

Khi chỉ định hoặc thiết kế các đầu phun, các kỹ sư phải đánh giá các biến vật lý được kết nối với nhau này:

1. Mối quan hệ phi-áp suất tuyến tính-với-dòng chảy

Mối quan hệ giữa tốc độ dòng chảy của vòi phun (Q) và áp suất vận hành (P) không phải là tuyến tính. Thay vào đó, nó hoạt động theo quy tắc tỷ lệ căn bậc hai. Phương trình toán học là:

• Kỹ thuật Takeaway:Nếu bạn cần tăng gấp đôi tốc độ dòng chảy (Q) của một vòi phun cụ thể, chỉ cần tăng gấp đôi áp suất bơm là không đủ. Bạn phải tăng áp suất vận hành lên 4 lần.

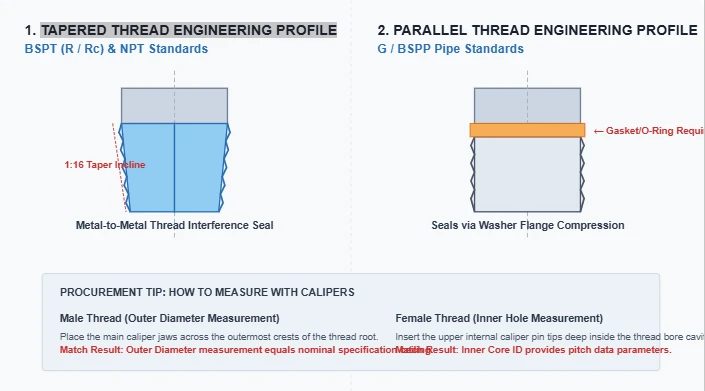

2. Tiêu chuẩn chủ đề (Bẫy mua sắm phổ biến nhất)

Chủ đề không khớp là một trong những lỗi thường gặp nhất trong quá trình trang bị thêm thiết bị B2B quốc tế. Luôn xác minh xem đa tạp của bạn yêu cầu tiêu chuẩn nào:

• BSPT (R/Rc):Ren ống côn 55 độ. Đây là tiêu chuẩn thống trị trên khắp các thị trường công nghiệp châu Âu và châu Á và mang lại khả năng làm kín cơ khí tuyệt vời.

• NPT:Ren ống côn tiêu chuẩn Mỹ 60 độ. Chủ yếu được sử dụng ở thị trường Bắc Mỹ; nó có cấu trúc không tương thích với các luồng BSPT.

• G (BSPP):Ren ống thẳng/song song 55 độ cần có vòng chữ O{1}}đàn hồi hoặc vòng đệm để bịt kín.

3. Kích thước giọt (Hiệu suất nguyên tử hóa)

Thường được định lượng là Đường kính trung bình Sauter (SMD).

Áp suất cao kết hợp với các lỗ nhỏ sẽ cắt chất lỏng thành các hạt cấp-micron{1}}siêu mịn (ví dụ: 10 đến 50 μm), lý tưởng cho quá trình bay hơi nhanh, làm mát và tạo ẩm.

Áp suất thấp kết hợp với các lỗ lớn tạo ra các giọt thô có kích thước- milimet, giúp ngăn chặn gió cuốn đi và lý tưởng cho việc giặt mở với-khối lượng lớn.

Ma trận lựa chọn vật liệu cho vòi phun công nghiệp

Việc chọn đúng nguyên liệu thô trực tiếp quyết định vòng đời hoạt động của bộ phận phun của bạn trong điều kiện mài mòn hoặc hóa chất khắc nghiệt.


Tóm tắt: Những bước đầu tiên của bạn hướng tới sự lựa chọn chính xác

1. Ứng dụng dự kiến ​​và môi trường vận hành (ví dụ: chà bằng hóa chất, hoàn thiện bề mặt, sấy khô- hoặc tạo ẩm bằng sương mù)

2. Thuộc tính chất lỏng/khí (Trọng lượng riêng, độ nhớt, sự hiện diện của chất rắn lơ lửng, giá trị pH, nhiệt độ vận hành)

3. Thông số kỹ thuật giao diện đa dạng (ví dụ: 1/4 "BSPT Male hoặc phần đính kèm kẹp đường kính ống 1,5")

4. Phong bì hiệu suất máy bơm/máy thổi (Áp suất vận hành có sẵn ở đầu vòi và tổng công suất dòng chảy của hệ thống)

Là nhà sản xuất chuyên biệt về hệ thống phun xịt công nghiệp, chúng tôi duy trì cơ sở dữ liệu thành phần kỹ thuật số toàn diện và cung cấp các tùy chọn kỹ thuật tùy chỉnh nhanh chóng.
